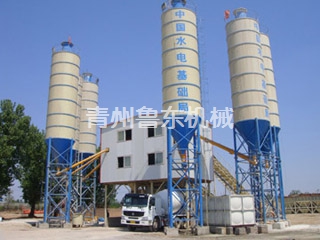

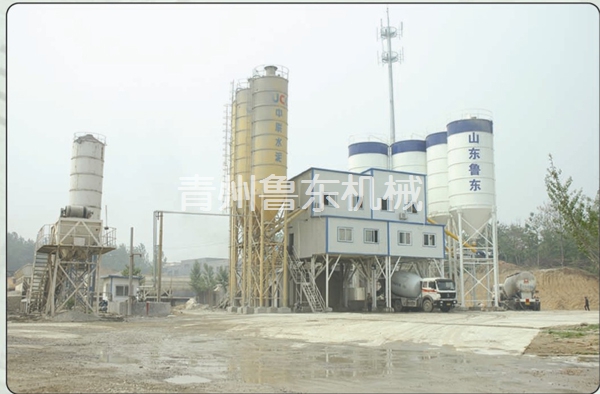

HZS120标准型混凝土搅拌楼

时期:2018-04-14 10:30:57 点击数:

HZS120型混凝土搅拌设备按照GB10172-88《混凝土搅拌站(楼)技术条件》,引进消化吸收德国同类产品先进技术设计制造,其功能是将混凝土的原材料—水泥、水、砂、石、粉料、附加剂等,按预先制定的配合比,生产出符合质量的成品混凝土。适用于各类予制构件厂、道路、桥梁、水利、码头等工业及民用建筑工程施工单位,可搅拌各种干硬性、塑性、流动性、轻骨料混凝土和各种砂浆,尤其适合于港口、公路、桥梁及商品混凝土生产。

主要技术特点:
1.鲁东公司搅拌主机,搅拌速度更快,混凝土质量更好。
2.鲁东公司开发的控制软件,功能更强大,###性高。
3.获得###专利技术的点动补料技术及自动扣称功能,###动态计量精度符合###标准。
4. ###的微机自动控制,配合高质量的称重仪表,运算速度快,计量精度高。
5.法国施耐德电气元件,台湾研祥工控机,先进制造工艺,###系统稳定、###。
6.控制面板流程化设计,带状态指示,工作界面人性化设计,使操作更简单,管理更容易。
7.采用模块化设计,运输、安装、调试简单方便,周期短。
8.搅拌机维修通道设有开门断电保护,###******###。
9.主楼及物料输送系统为全封闭结构,除尘效果超过###标准要求。

HZS120混凝土搅拌楼配置表

序号 名称 技术参数、规格及说明 备注
1 搅拌系统 1、型号:MAO3500/2000
2、型式:双卧轴强制式
3、进料容量:3000 L
4、出料容量:2000L.
5、卸料高度:3.8 m
6、电机功率:37kW×2
7、搅拌叶片、衬板:耐磨材料
系统说明:
1、星齿轮减速器,体积小、效率高、极为###。
2、衬板、叶片材质为高铬耐磨铸铁,角度设计合理,搅拌效果好,速度快,使用寿命长。
3、四轴端配有全自动密封注油系统。
4、卸料门为液压油泵控制,有三个停留点及手动开闸,无噪音。
5、超重设计,减震###。
搅拌主机: 珠海
仕高玛
2 控制系统 电气控制系统由电脑主机、显示器,打印机、通信电缆,称重仪表等组成。
l、运行与管理于一体,操作简单方便。
2、配料系统采用微机集中控制。
3、搅拌站运行数据可保存10年以上,便于设置管理。
4、配方可以用数字表示,方便用户识别,配方数可几十种。
5、具有误差分析及自动检测功能。
6、在脱离自动控制的情况下,手动操作系统仍能完成对搅拌站的控制,如配料,搅拌,卸料等工作。
7、本系统强电部分自成一体,与弱电部分###分开,提高了弱电的抗干扰能力,也使强电部分大为简化,维护更为方便。
8、配有四画面监控系统。
系统说明:本系统所用主要硬件均采用施耐德产品,具有性能先进,###性高,外型美观等特点。控制台采用人机工程学原理设计,操作舒适。
1、工控机:研祥
2、打印机:爱普生
3、显示器:19"
4、搅拌楼控制软件:博硕
5、主要电气件:施耐德
6、监控系统:
彩色摄像机
彩色监视器
四画面处理器
3 提升系统  骨料提升系统采用平皮带输送机:
1、电机滚筒:37kW
2、倾角:a=l8°
3、平皮带规格:B=1000
4、皮带速度:2m/s
5、输送能力:1200t/h
6、暂存料斗:3m3
7、卸料气缸:QGA125-380-MP1
系统说明:输送机上盖下兜,可适应全天候工作。暂存料斗缩短了配料时间,提高了生产率。
l、平皮带:浙江天际
2、气缸:山东烟台
4 骨料称量系统 骨料称量系统由:骨料仓、机架、称量斗、骨料输送机、传感器等组成。
1、骨料仓:
(1)容量:  4×20m3=80m3
(2)落料门:8个
(3)气缸:QGA125×280 4台
2、称量斗
(1)容量:2m3×4
(2)计量方式:单独计量
(3)传感器:1000kg×12
(4)气缸:QGA125x340  4台
(5)计量精度:±2%
3、皮带输送机
(1)皮带规格:1000mm
(2)皮带速度:2 m/s
4、电动滚筒
(1)型号:YZ11-2-100×63  功率:l1kw
(2)输送能力:1200t/h
5、振动器:ZFl8-50  2台
系统说明:骨料仓采用装载机上料。每个仓有两个卸料门,以实现计量时的粗称和精称。骨料计量斗有四个,每个骨料计量斗通过4只传感器吊挂于骨料仓底舱上,4只传感器发出的信号经处理后送往主控制室内的微机中,通过二次仪表转换变成物料重量值显示出米。四个称量斗下设一条水平皮带机。骨料配料完毕,由水平皮带机送入斜皮带输送至楼项的暂存料斗内,等待和其它物料一起卸入搅拌机内。
1、环形皮带:山东
2、传感器:西安新惠
3、电动滚筒:山东淄博
4、振动器:江苏
5、气缸:山东烟台
5 水泥称量系统 水泥称量系统由水泥称量斗、气动蝶阀、传感器等组成。
l、水泥称量斗:
(1)容积:1600L。
(2)称量精度:±1%
2、传感器: 500 kg×3
3、气动蝶阀:DN350
4、振动器:VE100/3
系统说明:水泥称量采用全密封装置,称量斗通过3只压力传感器称量。称量斗料门采用意大利气动蝶阀驱动门,开门灵活,密封严密。
l、传感器:西安新惠
2、气动蝶阀:广东
3、振动器:欧力-卧龙
6 粉煤灰矿粉称量系统 粉煤灰矿粉称量系统由粉煤灰称量斗、气动蝶阀、传感器等组成。
1、粉煤灰矿粉称量斗:
(1)容积:850L
(2)称量精度:±1%
2、传感器:  500 kg×3
3、气动蝶阀:DN 350
4、振动器:VE100/3
系统说明:
粉煤灰矿粉称量采用全密封装置,称量斗通过3只压力传感器称量。称量斗料门意大利典型气动蝶阀驱动门,开门灵活,密封严密。
1、传感器:西安新惠
2、气动蝶阀:广东
3、振动器:欧力-卧龙
7 水称量系统 水称量系统由:水池、水泵、水称量斗、气动
蝶阀等组成。
l、供水泵型号:潜水泵
流量:107m3/h(29.7L/s)    功率:5.5 kW
2、卸水泵型号:管道泵
流量:182m3/h(53.3L/s)    功率:5.5 kW
3、水称容积:1000L,
4、传感器:300kg×3
5、卸料气动蝶阀型号: DN200
6、称量精度:±l%
系统说明:水泵在控制系统的控制下,将水池里的水泵到水称量斗内,经传感器称量到预设数值时,泵停。卸水时,气缸开启,同时卸水泵启动,将水泵入搅拌机机内。
1、供水泵:山东淄博
2、卸水泵:山东淄博
8 液态外加剂计量系统 外加剂称量系统由:外加剂储箱、外加剂称、外加剂泵、气动蝶阀、传感器等组成。
1、供外加剂泵型号:75(50)DWB  各1支
流量:60m3/h(4.53L/s)    功率:2.2kw(0.75kW)
2、外加剂称:75L    1只
3、外加剂储箱:5m3    1只
4、称量精度:±1%
5、传感器:50kg×2
6、气动蝶阀:DN100
系统说明:外加剂泵在控制系统的控制下,将外加剂储箱里的外加剂泵出,经传感器计量到预设数值时,泵停。卸料时蝶阀开启,经卸外加剂泵,使外加剂流向搅拌机内。
l、外加剂泵:山东淄博
2、传感器:西安新惠
3、气缸:山东烟台
9 主楼支架 由梯子、平台、护栏、钢构支架等组成。 青州鲁东
10 气路系统 气动系统由空压机、气缸、电磁阀、过滤器、气路元件等组成。
1、空压机:  22 kW
2、储气罐:0.6 m3
3、电磁阀:4V410-10    20个
4、气源处理件:2套(另加每个粉罐1套)
系统说明:
l、控制骨料落料门启闭。
2、控制蝶阀使水泥流向搅拌机内。
3、控制蝶阀使粉煤灰流向搅拌机内。
4、控制蝶阀使水流向水秤斗内。
5、控制蝶阀使外加剂流向搅拌机内。
6、控制水泥仓的破拱。
1、气缸:山东烟台
2、电磁阀:济南华能
11 螺旋输送机 水泥螺旋输送机:
(1)规格:Φ273х10000
(2)数量:2条
(3)输送量:  60t/h
(4)电机功率:15 kw
系统说明:
1、粉料输送采用全密封装置,出料口与计量斗采用软连接不影响计量精度。
2、接料口为万向球节,可调节角度偏差,且密封性好。螺旋叶片与筒体间隙小,传输效率高。
粉煤灰及矿粉螺旋输送机:
(1)规格:Φ273х10000
(2)数量:2条
(3)输送量:60t/h
(4)电机功率:15 kw
具体数量按水泥仓配置
12 粉料仓 粉料仓:
(1)规格:200t*4
(2)除尘器:4
(3)阻旋式料位计:8套
系统说明:水泥仓顶部设有防溢顶装置,水泥由此吹入,减轻了水泥仓负荷压力,并且防止了粉尘对空气的污染。破拱装置安置在锥部,与气路系统、控制系统组合,可实时地对水泥进行自动破拱,也可手动破拱。
料位计: 河北固安
13 控制室 1、采用彩色夹芯板,具有保温、隔热功能。
2、空调(冷暖型)
3、支架
系统说明:控制室宽敞明亮,视野开阔
空调使用海尔或者格力等###空调。
14 外包装 主楼部分采用夹芯板装饰,骨料暂存斗上部设有除尘装置。
15 总功率 约149kW
