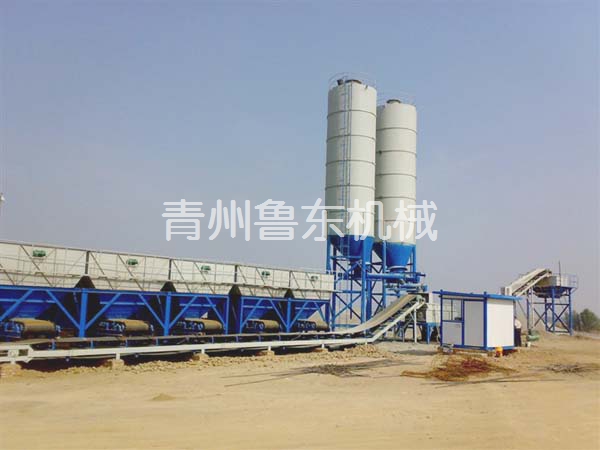

WDB400型稳定土拌和站

时期:2018-04-14 10:25:58 点击数:



序号 项目 主要技术参数及配置
1 整机

1、  额定生产能力:沙砾100~350t/h
2、  总功率:100KW
3、  拌和骨料粒径:60mm
4、  骨料计量精度:±0.5-1%
5、  粉料计量精度:±0.5-1%
6、  组装形式:可拆迁式
7、  占地面积:45m*20m

2 骨料配料供给系统

一、料斗(4仓)
1、  容积:10立方米 2、  组合形式:单仓组成 3、  配置要求:配有四个格筛,振动器4台,功率1.1KW/个

二、计量装置
1、  配料计量装置:称量电脑皮带称,4个 2、  控制形式:电脑控制,通过变频器调整皮带秤的转速 3、  系统精度:±0.5-1% 4、  计量范围:0-300T/h/台 5、  皮带秤带宽:1000mm 6、  电机功率:4KW/台,传动为电动滚筒式

三、配料皮带机 1、  皮带带宽:800mm 2、  作业能力:350t/h 3、  有效长度:39.6m 4、  电机功率:7.5KW,传动为电动滚筒式

3 粉料供给计量系统 一、粉料仓
1、  数量:1个 2、  容积:100T(水泥密度按1.4计算) 3、  直径:3000mm 4、  总高度:15.5m 5、  闸板阀:口径800*800
二、粉料输送:螺旋输送机 1、  长度:1800mm 2、  直径:Ф273 3、  输送能力:30T/h 4、  控制形式:电脑控制,通过变频器调整螺旋输送机的转速 5、  电机功率:4KW
三、粉料计量:螺旋电子称 1、  长度:1400mm 2、  直径:Ф273 3、  计量范围:50T/h 4、  计量精度:±0.5-1% 5、  电机功率:4KW
4 搅拌装置 1、  主机型式:双卧轴强制连续式
2、  生产能力:≤350T/h
3、  有效拌和长度:2500mm
4、  叶片数量:52
5、  叶片材质:耐磨铸铁
6、  允许粒径:60mm
7、  电机功率:45KW
8、  减速机型号:JZQ650
5 供水系统 1、水箱容量:6立方米 2、水泵型号:潜水泵 3、水泵流量:40立方米/时 4、电机功率:2.2KW
6 储料装置 一、成品料斜皮带机 1、  皮带带宽:800mm 2、  作业能力:350T/h 3、  有效长度:41.2m 4、  电机功率:7.5KW,传动为电动滚筒式 5、  成品料提升高度:5m 6、  安装倾角:18°
二、储料仓 1、  料仓容积:8立方米 2、  卸料高度:3.5m 3、  运料通道宽度:3.7m 4、  斗门驱动方式:气动 5、  斗门开启控制方式:电磁阀控制 6、  振动器功率:1.1KW
7 操作室 一、机房:采用保温复合板,容积8立方米,结构坚固,密封良好,隔音、隔热、防尘,视野开阔,便于观察全套设备的运行情况。配备冷暖空调,保持机房内温度恒定。
二、控制系统:具有自动和手动控制功能,两种功能可互相切换 控制系统主要有监控电脑、操作电盘、变频器、传感器
控制系统说明:
1、自动控制系统使用电脑控制技术,电脑开机后自动进入控制程序,采用中文界面,操作简单,维护方便,易学易懂。各种物料比例可以任意调整,以使用各种不同的物料配比。控制程序运行时显示各计量称参数的设定值和实际值,当缺料时能发出报警信号。
2、操作电盘按照工艺顺序合理布置,易于操作,各种电器元件均采用优质产品,以###电路系统的稳定运行,电路系统具备过载保护、过热保护、欠压保护等功能。
